盐雾试验1小时等于正常多少天?

　　金属材料大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。

　　盐雾测试就是一种人造气氛的加速抗腐蚀评估方法。它是将一定浓度的盐水雾化;然后喷在一个密闭的恒温箱内，通过观察被测样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性，它是一种加速测试方法，其盐雾环境的氯化物的盐浓度，可是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大幅提高，对产品进行盐雾试验，得出结果的时间也大幅缩短。

　　在天然环境下对某产品样品进行试验，腐蚀时间可能需要一年甚至数年，而在人工模拟盐雾环境条件下试验，只要数天甚至是数小时，即可得到相似的结果。

　　盐雾试验主要分为4种：

　　中性盐雾试验(NSS);

　　乙酸盐雾试验(AASS);

　　铜加速乙酸盐雾试验(CASS);

　　盐雾、干燥、湿热交变盐雾试验。

　　盐雾测试1小时相当于自然环境多长时间?

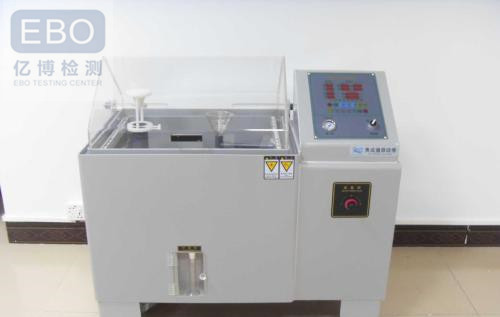

　　盐雾试验分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱，也叫盐雾试验机。在其容积空间内用人工的方法，造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24小时，即可得到相似的结果。

　　人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。

　　(1) 中性盐雾试验(NSS试验)是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围(6～7)作为喷雾用的溶液。试验温度均取35℃，压力饱和桶温度47℃，要求盐雾的沉降率在1～2ml/80cm².h之间;最新标准要求盐雾的沉降率在1.5±0.5ml/80cm².h。

　　(2) 醋酸盐雾试验(ASS试验)是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸或兵冰乙酸，使溶液的PH值降为3.0-3.3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

　　(3) 铜盐加速醋酸盐雾试验(CASS试验)是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，压力饱和桶温度63℃盐溶液中加入少量铜盐—氯化铜(0.26g/L)，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的 8倍。

　　具体时间大约换算为：

　　(自然环境而非沿海周边、一年四季大陆的自然环境)

　　中性(NSS)盐雾试验24h约 ⇌ 自然环境1年

　　醋酸(AASS)盐雾试验24h 约⇌ 自然环境3年

　　铜盐加速醋酸(CASS)盐雾试验24h约 ⇌ 自然环境8年

　　如果您需要做盐雾试验或想了解更多关于盐雾试验的相关资讯可以咨询亿博检测，咨询热线：13543272595
