盐雾试验

　　盐雾试验

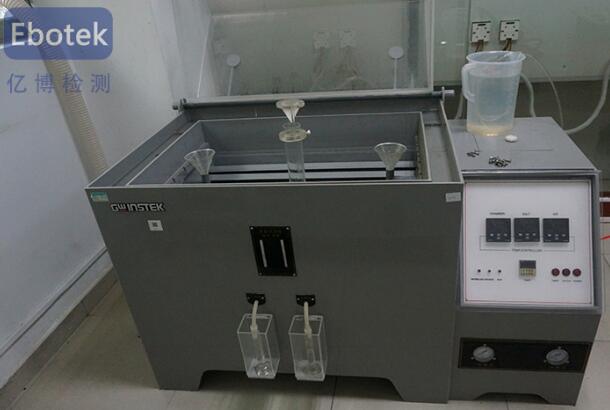

　　盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。

　　根据美国军方规范在盐雾(Salt spray)试验上之应用说明:盐雾试验通常系针对试件Quality of Protective coatings进行评估此种试验不能取代湿度与霉菌生长效应,通常亦不用来评估全系统之试件盐雾试验通常于气候类试验后实施对涂装缺陷发现率效果更明显

　　就IEC与MIL试验条件来看, 除了MIL所使用的盐纯度上有些微差异外，测试温度与盐雾比重上是几乎完全相同, 就实务经验上采用湿度与盐雾交互循环试验方式比固定温度与盐雾试验方式更容易观察出镀层之缺陷与验证镀层品质。

　　实验室模拟盐雾试验可以分为四类:中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。目前可以执行的中性盐雾试验..

　　(1) 中性盐雾试验(NSS试验)是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围(6～7)作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm².h之间。

　　(2) 醋酸盐雾试验(ASS试验)是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

　　(3) 铜盐加速醋酸盐雾试验(CASS试验)是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍。

　　(4) 交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。

　　盐雾试验判定方式通常以测试前与测试后经由外观目检或使用低倍率光学显微镜作为判别锈蚀程度愈轻者产品的抗腐蚀能力愈强。在测试时会以温度、盐雾浓度、湿度/盐雾循环以及试验时间长短作为严厉度等级区隔。

　　按GB/T 2423.17—93 《电工电子产品环境试验 第二部分：试验方法 盐雾试验》进行盐雾试验。

　　本标准规定了电工电子产品基本环境试验的盐雾试验方法。

　　本标准适用于考核材料及其防护层的抗盐雾腐蚀的能力，以及相似防护层的工艺质量比较，也可以用来考核某些产品抗盐雾腐蚀的能力。

　　本标准不适用作为通用的腐蚀试验方法。

　　适用范围：考核材料及其防护层的抗盐雾腐蚀的能力，以及相似防护层的工艺质量比较，也可以用来考核某些产品抗盐雾腐蚀的能力。

　　本标准不适用作为通用的腐蚀试验方法。

      盐雾试验标准：点击下载
