手机外壳常见可靠性测试

      本文所讲的测试实验主要针对普通电镀、UV喷漆的塑胶外壳。分别是：百格附着力测试、耐醇性测试、硬度测试、耐磨性测试、耐手汗测试、温度冲击试验。供大家参考。

　　一、百格附着力测试

　　测试条件：

　　用百格刀在外壳表面划10×10（100）个1mm×1mm小网格， 每一条划线应深及油漆的底层。

　　用毛刷将测试区域的碎片刷干净。

　　用粘附力350 g/cm2～400g/cm2的胶带（3M 600号胶纸或等同） 牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度。

　　用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。

　　测试结果及判定：

　　公模面85%以上不脱落为合格；

　　母模面95%以上不脱落为合格。

　　二、耐醇性测试

　　测试条件 ：

　　用纯棉布蘸满无水酒精（浓度≥99.5％），包在专用的500g砝码头上（包上棉布后测试头的面积约为1cm2），以40次/分钟～60次/分钟的速度，20mm左右的行程，在被检测的外壳表面来回擦拭200个循环。

　　测试结果及判定：

　　试验完成后以油漆不透底（露出底材）、漆面不起皱、无鱼鳞斑时为合格。

　　三、硬度测试

　　测试条件 ：

　　用1H铅笔，将笔芯削成圆柱形并在400目砂纸上磨平。

　　施加在笔尖上的载荷约为1Kg，铅笔与水平面的夹角为45°。

　　推动铅笔向前滑动约5mm长，共划5条，再用橡皮擦将铅笔痕擦拭干净。

　　检测结果及判定：

　　检查产品表面有无划痕（划破面漆），当有一条或无时为合格。

　　注1：如果是UV漆，要求硬度达2H；

　　注2：因为喷漆件的硬度不光与油漆本身有关，与底材也有关，所以当碰到确实无法达到本硬度标准时，可以根据实际情况进行协商处理。

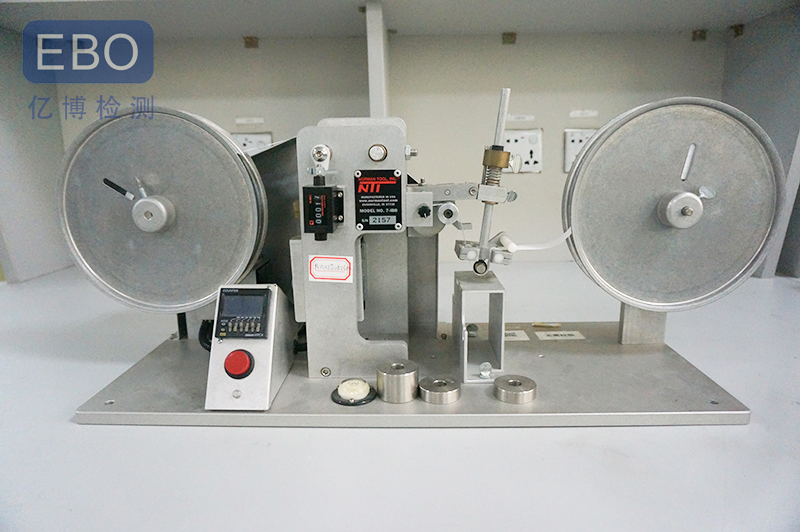

　　四、耐磨性测试

　　测试条件：

　　将手机夹在耐磨测试仪的治具上，在测试仪力臂上放175g的法码。

　　将测试台校验水平，打开测试仪进行90周循环的检测。

　　检测结果及判定：

　　试验完成后以油漆不透底（露出底材）时为合格。

　　五、耐手汗测试

　　测试条件：

　　将模仿汗液浸泡后的无纺布贴在外壳表面并用塑料袋密封好，在常温环境下放置24小时。

　　注：汗液成份为氨水1.07%，氯化钠0.48%，水98.45%。

　　检测结果及判定：

　　将外壳表面的汗液擦拭干净，检查油漆外观，应无异常。

　　六、温度冲击试验

　　测试条件：

　　将产品放入温度试验箱，在-40ºC±2ºC的低温环境下保持1小时，在1分钟内将温度切换到+85ºC±2ºC的高温环境下并保持1小时。共做24个循环（48小时）。

　　检测结果及判定：

　　外壳表面无异常。

　　亿博检测可靠性测试，国家重点实验室,具有CMA,CNAS资质,经验丰富,对可靠性测试 方面有着丰富的经验,且我中心拥有国内先进设备及独立的第三方实验室，欢迎广大客户随时咨询。
