跌落测试标准

       跌落试验是用来模拟未包装/包装的产品在搬运期间可能受到的自由跌落，考察产品抗意外跌落导致的冲击能力。被测试产品经过包装后，搬运过程中跌落受损情况，及评估电子组件在搬动时下落之耐冲击强度,可对包装容器之凌、角、面分别进行测试,亿博检测（EBO）全方位跌落试验设备，将为您的产品运输做好跌落试验。跌落试验的原理：提起样品至预定的高度，然后使其按预定状态自由落下，与冲击台面相撞。

　　跌落测试适用范围：

　　数码产品类：电脑、显示屏、主机、电脑元器件、医疗设备等精密仪器

　　通讯产品类：手机、射频器、电子通信元器件等。

　　家用电器类：家电、灯具、变电器等各类家电电器设备；

　　其他产品：包装箱、运输设备等。

　　跌落测试参考标准：GB/T 2423.3  ，IEC 60068-2-78 ，GB/T 2423.4  ，IEC 60068-2-30  ，EIA 364  ，MIL-STD-810F 等。

　　试验原理

　　提起试验样品至预定高度，然后使其按预定状态自由落下，与冲击台面相撞。

　　试验设备

　　1冲击台 冲击台面为水平平面(包括钢板,水泥地板,和木版)，测量重的物品用钢板平面，一般重量采用水泥地板和木版.试验时不移动，不变形，并满足下列要求：

　　a.为整块物体，质量至少为试验样品质量的50倍；

　　b.要有足够大的面积，以保证试验样品完全落在冲击台面上；

　　c.在冲击台面上任意两点的水平高度差不得超过2mm；

　　d.冲击面上任何100mm2的面积上承受10Kg的静负荷时，其变形时不得超过0.1mm.

　　试验程序

　　1试验样品的准备

　　2试验样品各部位的编号 跌落次数11次；跌落部位：二角,三楞,六面；

　　当样品特别重（重量超过上述表所示范围）时，顶面和侧面跌落的可能性相对较小，所以跌落选定１底角、４底棱、１底面的跌落部位，跌落高度可以选择２００ｍｍ。

　　试验步聚

　　1提起试验样品至所需的跌落位置，并按预定状态将期支撑住。其提起高度与预定高度之差不得超过预定高度的±2%。跌落高度是指准备释放时试验样品的最低点与冲击台面之间的距离。

　　2按下列预定状态，释放试验样品： a.面跌落时，使试验样品的跌落面与水平面之间的夹角最大不超过2°； b.角跌落时，试验样品上规定面与冲击台面之间的夹角误差不大于±5°或此夹角的10%（以较大数值为准），使试验样品的重力线通过被跌落的角； c.棱跌落时，使跌落的棱与水面之间的夹角最大不超过2°，试验样品上规定面与冲击台面夹角的误差不大于±5°或夹角的10%（以较大的数值为准），使试验样品的重力线通过被跌落的棱； d.无论何种状态和形状和试验样品，都应使试验样品的重力线通过被跌落的面、线、点。

　　3实际冲击速度与自由跌落时的冲击速度之差不超过自由跌落时的±1%。

　　4试验后按有关标准或规定检查包装及内装物的损坏情况。并分析试验结果。

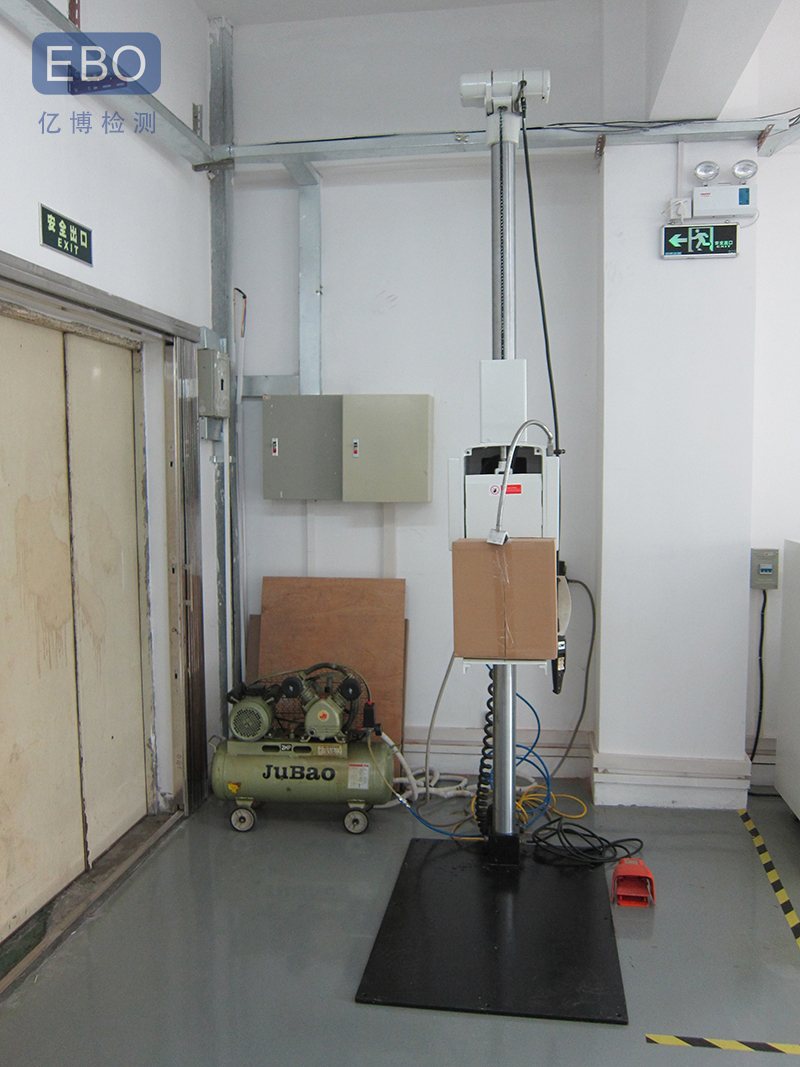

        亿博可靠性实验室：
