平板电脑环境可靠性测试

平板电脑环境的可靠性测试

　　了解产品的一般结构之后，在开始结构设计之前，需要清楚地知道产品要达到上市的要求需要通过哪些测试，达到什么样的标准。
　　产品可靠性测试(PRT)的目的是在特定的可接受的环境下不断的催化产品的寿命和疲劳度，可以在早期预测和评估产品的质量和可靠性。产品结构设计工程师必须通晓可靠性测试的所有标准，在设计阶段就必须采取正确的设计和选择合适的材料来避免后续产品的质量和可靠性问题。产品必须经过国家的可靠性测试，而且越来越严格，要求也越来越高，这就对我们的设计提出了更高的要求。
　　可靠性测试包括六个部分：加速寿命测试，气候适应测试，结构耐久测试，表面装饰测试，特殊条件测试，及其他条件测试。
  　　* 测试环境：低温箱：-30° C ；高温箱：+70° C
　　* 试验方法：平板电脑带电池，设置成关机状态先放置于高温箱内持续45分钟后，在15秒内迅速移入低温箱并持续45分钟后，再15秒内迅速回到高温箱。此为一个循环，共循环27次（测试曲线如图）。实验结束后将样机从温度冲击箱(高温箱)中取出，恢复2小时后进行外观、机械和电性能检查。对于翻盖平板电脑，应将一半样品打开翻盖；对于滑盖平板电脑，应将一半样品滑开到上限位置。
　　* 试验标准：平板电脑表面喷涂无异变，结构无异常，功能正常，可正常拨打电话。
跌落试验 (Drop Test)
* 参考标准：GB/T2423.8-1995；
　　* 测试条件：1.5m高度，20mm厚大理石地板。(对于触摸屏平板电脑,跌落高度为1.3m)；
　　* 测试项目：电性能参数测试、功能测试、结构测试、外观测试；
　　* 试验方法：将平板电脑处于开机状态进行跌落。对于直握平板电脑，进行6个面的自由跌落实验，每个面的跌落次数为1次，每个面跌落之后进行外观、结构和功能检查。对于翻盖平板电脑，进行8个面的自由跌落实验；其中一半样品合上翻盖按直握平板电脑的方法进行跌落，另一半样品在跌正面和背面时须打开翻盖。跌落结束后对外观、结构和功能进行检查。
　　* 试验标准：平板电脑外观，结构和功能符合要求。

振动试验 (Vibration Test)
　　* 测试条件：振幅：0.38mm/振频：10~30Hz；振幅：0.19mm/振频：30~55Hz；
　　* 测试目的：测试样机抗振性能。
　　* 试验方法：将平板电脑开机放入振动箱内固定夹紧。启动振动台按X、Y、Z三个轴向分别振动1个小时，每个轴振完之后取出进行外观、结构和功能检查。三个轴向振动试验结束后，对样机进行参数测试。
　　* 试验标准：振动后平板电脑内存和设置没有丢失现象，平板电脑外观，结构和功能符合要求，参数测试正常，晃动无异响。

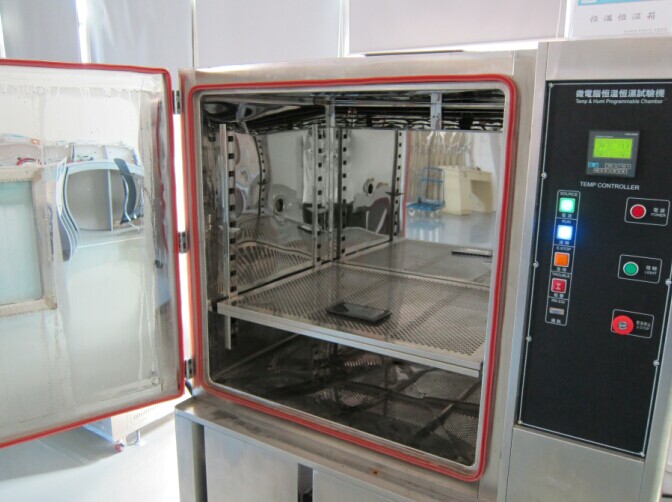

湿热试验 (Humidity Test)
　　* 测试环境：60° C，95%RH；
　　* 测试目的：测试样机耐高温高湿性能；
* 参考标准：GB2423.3-93  IEC 68-2-30：1980；
* 参考测试项目：功能测试、结构测试、外观测试：
　　* 试验方法：将平板电脑处于关机状态，放入温湿度实验箱内的架子上，持续60个小时之后取出，常温恢复2小时，然后进行外观、结构和功能检查。对于翻盖平板电脑，应将一半样品合上翻盖，一半样品打开翻盖；对于滑盖平板电脑，应将一半样品滑开到上限位置。
　　* 试验标准：平板电脑外观，结构和功能符合要求。

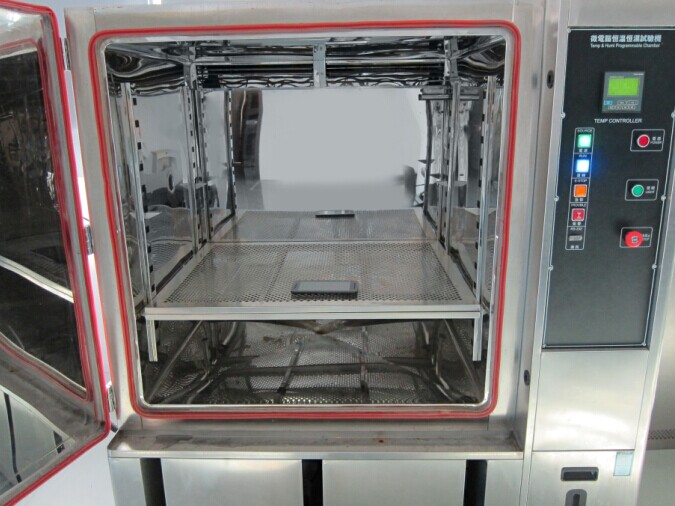

气候性测试： 　　* 测试环境：-40° C /+70°C，2小时，恢复至常温，然后进行结构，功能和电性能检查。
　　* 参考标准：低温GB T2423.1-2001、IEC 60068-2-1:1990；高温GB/T 2423.2-2001、IEC60068-2-2:1974；
　　* 测试项目：功能测试、结构测试、外观测试，内存测试；
　　* 测试目的：高温/低温应用性功能测试。
　　* 试验标准：平板电脑功能、结构、外观及内存时间无异常。

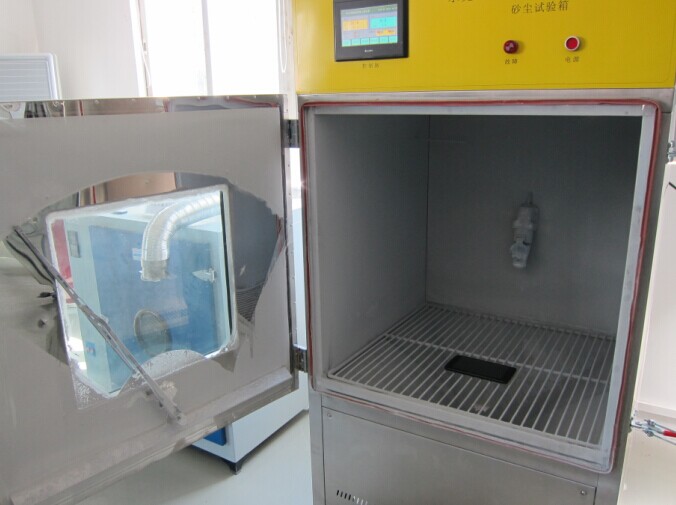

　　* 测试环境：室温，灰尘大小300目，持续3个小时。详细测试方法见公司测试标准细则。
　　* 测试目的：验证样机结构密闭性；
　　* 参考标准：IEC 68-2-62；
　　* 试验标准：平板电脑各项功能正常，所有活动元器件运转自如，显示区域没有明显灰尘。

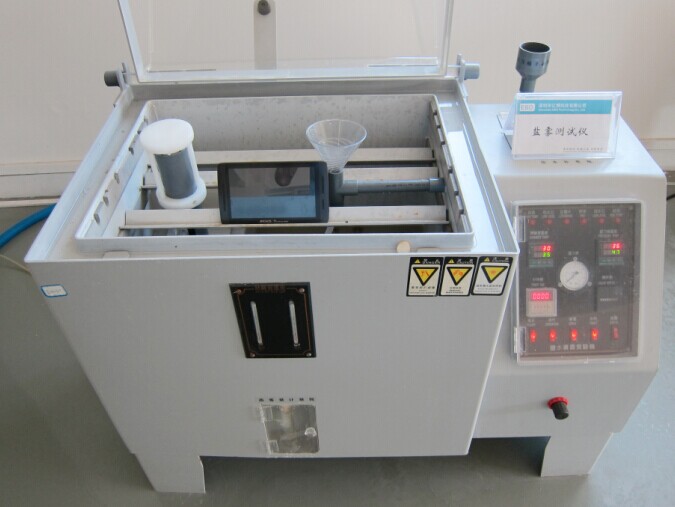

  　　* 测试环境：35°C； 5%的氯化钠溶液；关机；合上翻盖；样机用绳子悬挂起来；48小时。
　　* 参考标准： GB/T 2423.18-2000、IEC68-2-52：1996；
　　* 测试目的：验证样机抗盐雾腐蚀性能；
　　* 试验标准：常温干燥后，平板电脑各项功能正常，外壳表面及装饰件无明显腐蚀等异常现象。

触摸屏点击试验 (Point Activation Life Test)

　　* 试验条件：触摸屏测试仪(接触垫尖端半径为3.75mm；硬度为40deg的硅树脂橡胶) 。
　　* 试验方法：2台平板电脑；将平板电脑设置为开机状态，点击同一位置250,000次，点击力度为250g；点击速度：2次/秒；
　　* 检验标准：不应出现电性能不良现象；表面不应有损伤。

硬度测试 (Hardness Test)


　　* 测试环境：室温(20~25°C)；
　　* 试验方法：用2H铅笔，在45度角下，以1Kg的力度在样品表面从不同的方向划出3~5cm长的线条3~5条。
　　* 检验标准：用橡皮擦去铅笔痕迹后，在油漆表面应不留下划痕。
低温跌落试验 (Low temperature Drop Test)
　　* 测试环境：-10°C；3台平板电脑；开机状态。
　　* 试验方法：将平板电脑进行电性能参数测试后处于开机状态放置在-10° C的低温试验箱内1小时后取出，进行1.3米的6个面跌落，2个循环，要求3分钟内完成跌落，方法同常温跌落。
　　* 检验标准：平板电脑外观，结构，功能和电性能参数符合要求。
